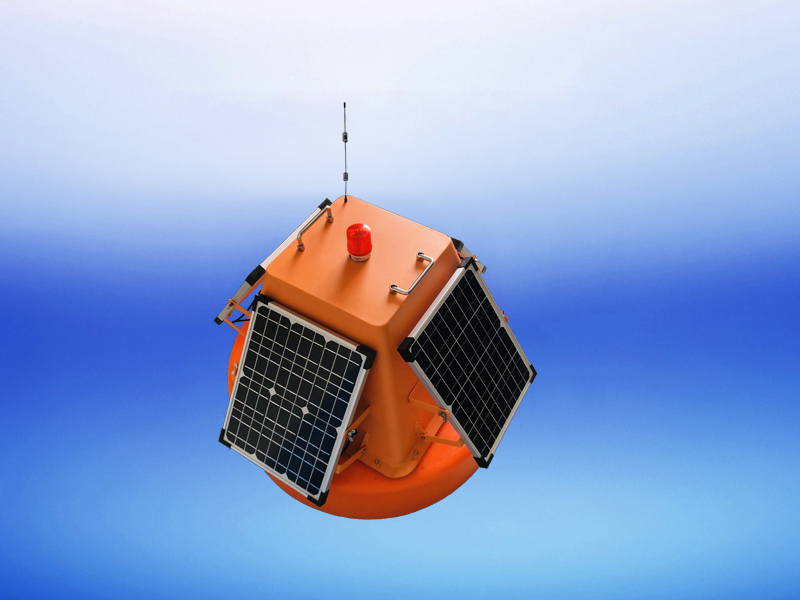

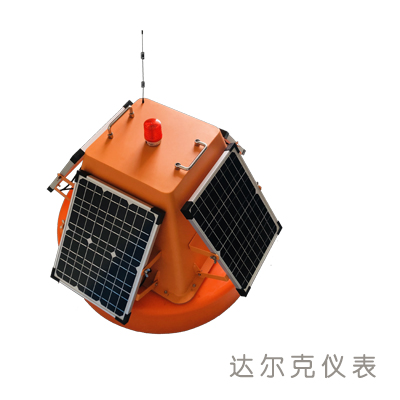

完整的監測浮標，由浮標體及錨系、監測儀器（溫度、溶解氧、濁度、電導率、PH、氨氮、UV COD、葉綠素等）、數據采集傳輸模塊、無線傳輸模塊、供電單元、報警、GPS、遠程監測平臺組成，無需鋪設電纜，可迅速方便地投放在需要監控的地方進行無線監控。

名稱

參數

浮標尺寸

550mm*550mm*600mm;

重量

18KG

浮力

40L

供電系統

12VDC;42AH;

太陽能電池板

12V/60W;

供電能力

定制選型；陰雨天持續工作30天以上

位置指示

警示燈；GPS定位；

依照光線定時開啟，周期、頻率可設

安裝方式

傳感器采用快速插頭，維護方便

投放環境

最小水深700mm

支持傳感器參數

溶解氧量程：0-20mg/L，溫度：0-45℃

濁度量程：0-1000NTU，溫度：

電導率量程：0-5000uS/cm;

pH量程:0-14pH,溫度：0-60℃

氨氮量程：0-100mg/L，溫度：0-45℃

UVCOD量程：0-400mg/L

葉綠素量程：0-500ug/L

1. 電氣連接

l 棕色線—電源線（12VDC）

l 黑色線—地線（GND）

l 藍色線—485A

l 白色線—485B

l 裸露線—屏蔽層

傳感器線纜： 4 線 AWG-24 或 AWG-26 屏蔽線。外徑：6.0-6.2mm；耐彎曲雙絞屏蔽電纜。

2. 安裝方法

本DFC-600D監測浮標安裝時需避開船只運行航線，以免船只阻礙船只運行及損壞浮標。

1. 維護

DFC-600D 環境水質監測浮標可配備清潔刷，可以延長維護周期。但因為環境的多樣性，建議定期進行檢查、清洗和校準傳感器。

1）測量窗口：檢查測量窗口是否附著物及結構；使用濕潤的無塵布擦拭窗口；如結垢難以擦拭，可使用無塵布沾洗滌液進行清洗；或使用稀釋鹽酸進行擦拭。使用稀釋鹽酸注意不要用手直接接觸。

2）清潔刷：防止異物阻擋清潔刷的轉動行程，保證清潔轉動軸處無異物阻塞；如監測處樹枝、附著物較多，則需要考慮選配保護罩進行保護安裝。保護罩與本公司銷售人員聯系，可另行選配。

3）傳感器外表面：定時清潔表面附著物，可使用洗滌液進行清潔

4）自動清潔連續使用18個月，需返廠更換動密封裝置。

2. 注意事項

1）測量窗口：不能使用尖銳物體劃傷測量監測窗口；監測測量時避免氣泡附著。

2）自動清潔刷：不要強制的轉動清潔刷轉軸。

問題

可能的原因

解決方法

操作界面無法連接或不顯示測量結果

線纜接線方式有誤

檢查接線方式

傳感器地址有誤

檢查地址是否有誤

測量值過高、過低或數值持續不穩定

傳感器探頭被外物附著

清洗傳感器視窗表面

測量處氣泡

清除氣泡
